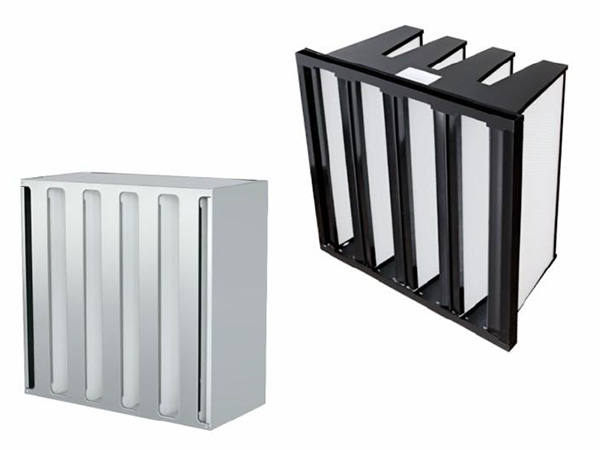

组合式大风量空气过滤器是利用较薄的无隔板滤芯组成多个V型，有效地扩大了过滤面积。其特点是风量大、阻力小、使用寿命长，主要用于洁净通风空调系统中。从中效(F6~F9、亚高效H10~H12)到高效(H13~H14)有多种效率供客户选择。W型过滤器有箱式和W型两种形式。
|
框材 Frame |
ABS/镀锌框不锈钢 ABS/Galvanized Iron/Aluminum/Stainless steel |
|---|---|
|
间隔物 Spacers |
热熔胶 EVA |
|
滤纸 Filter media |
玻纤滤纸 Glass fiber |
|
密封 Gasket |
PU 密封条 PU seal strip |
|
运行条件 Operation conditions |
<80%/100%RH,<80℃ |
| 型号Model |
外形尺寸 (L×W×D) Dimensions(mm) |
额定风量(m³/h) Rated airflow |
初阻力(Pa)Nitial pressure drop | ||||
|---|---|---|---|---|---|---|---|
|
计数效率 F7@0.4um Efficiency 80%≤E<90% |
计数效率 F8@0.4 um Efficiency 90%≤E<95% |
计数效率 E10@MPPS Efficiency 85%≤E<95% |
计数效率 E12@MPPS Efficiency 99.5%<E<99.95% |
计数效率 H13@MPPS Efficiency 99.95%<E<99.995% |
|||
| 5VWGB592.592-292 | 592×592×292 | 3000 | 60 | 70 | 110 | 160 | 200 |
| 4VWGB592.592-292 | 592×592×292 | 2400 | |||||
| 4VWGB287.592-292 | 287×592×292 | 1200 | |||||
| 6VXWGB610.610-292 | 610×610×292 | 3400 | |||||
| 5VXWGB610.610-292 | 610×610×292 | 3000 | |||||
| 4VXWGB610.610-292 | 610×610×292 | 2400 | |||||
| 4VXWGB305.610-292 | 305×610×292 | 1200 | |||||
